​低压电工实操考试科目二点动，自锁接线图及故障点

低压电工实操考试科目二点动，自锁接线图及故障点

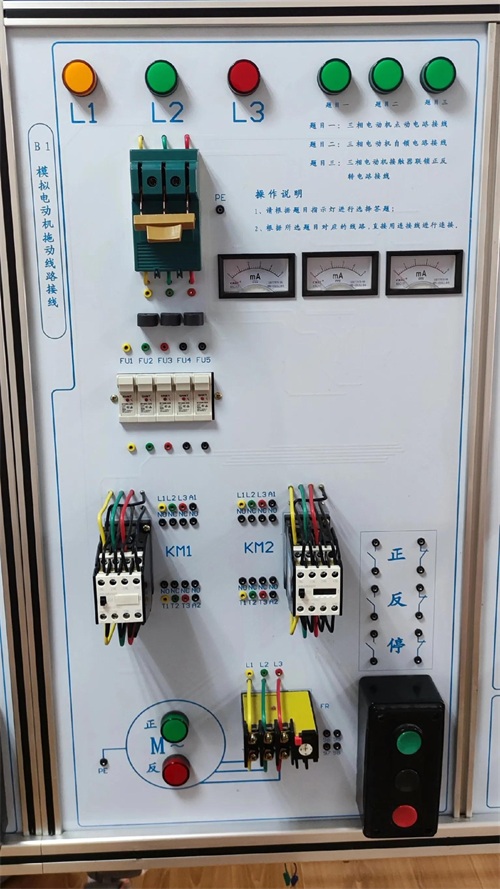

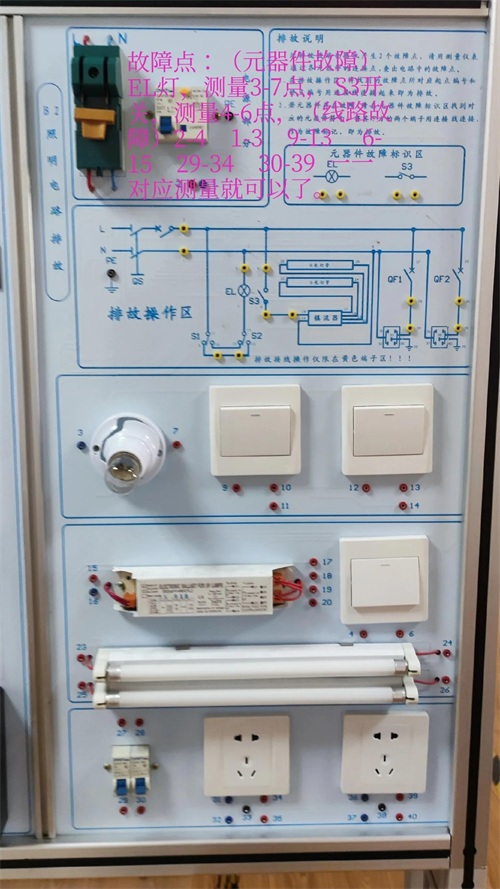

本图片共有三张图，第一张图是低压电工实操考试科目二双号板图片，在这里可以进行题目一 三相电动机点动电路接线，题目二 三相电动机自锁电路接线和题目三 三相电动机接触器联锁正反转电路接线。图片清晰便于观看。第二张图是低压电工实操科目二考试中的题目一 三相电动机点动电路的实际接线图和题目二 三相电动机自锁电路实际接线图。两个接线图画在了一起，便于大家学习。其中题目二 三相电动机自锁电路接线图只比题目一 三相电动机点动电路接线图多了两根蓝色的线。第三张图是与低压电工实操科目二考试双号板相对应的故障处理8个故障点的说明图片。图片上标注了，系统给的8个可能的故障点，我们要利用万用表的电阻档R*100或者R*1K档，对所给的故障点进行一一对应测量，最终找到2个真实的故障点，用导线把黄色的孔短接就可以了。8个故障中两个是元器件故障：灯和S3开关，六个是线路故障：2-4 1-3 9-13 6-15 29-34 30-39。

题目三 三相电动机接触器联锁正反转电路接线图不考

题目二 在题目一的基础上加上两根蓝色的线就可以了。
